      廣東環市電纜?講解這些顏色有什么用途你清楚嗎

      作者:admin 來源: 日期:2023/9/10 14:48:36

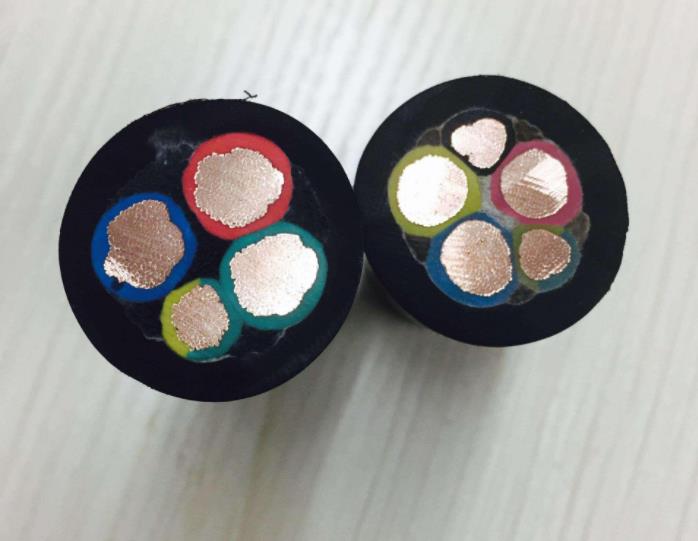

      廣東環市電纜顏色通常為黃、綠、紅、藍、黑(或雙色),這些顏色有什么用途,你清楚嗎?

      今天我們來了解一下:其中黃色、綠色、紅色分別應用于三相系統中的三個相線(火線)、藍色用于零線或中性線,黃/綠雙色用于接地線。


      國標:黃、綠、紅.藍分別代表A.B.C.N

      1 依導線顏色標志電路時

      1.1 黑色:裝置和設備的內部布線。

      1.2 棕色:直流電路的正極。

      1.3紅色:三相電路和C相;

      半導體三極管的集電極;

      半導體二極管、整流二極管或可控硅管的陰極。

      1.4黃色:三相電路的A相;

      半導體三極管的基極;

      可控硅管和雙向可控硅管的控制極。

      1.5綠色:三相電路的B相。

      1.6藍色:直流電路的負極;

      半導體三極管的發射極;

      半導體二極管、整流二極管或可控硅管的陽極。

      1.7 淡藍色:三相電路的零線或中性線;

      直流電路的接地中線。

      1.8 白色:雙向可控硅管的主電極;

      無指定用色的半導體電路。

      1.9 黃和綠雙色(每種色寬約15~100毫米交替貼接);安全用的接地線。

      1.10 紅、黑色并行:用雙芯導線或雙根絞線連接的交流電路。

      2 依電路選擇導線顏色時

      2.1 交流三相電路的

      A相:黃色;

      B相:綠色;

      C相:紅色;

      零線或中性線,淡藍色;

      安全用的接地線:黃和綠雙色。

      2.2 用雙芯導線或雙根絞線連接的交流電路:紅黑色并行。

      2.3直流電路的

      正極:棕色;

      負極:藍色;

      接地中線:淡藍色。

      2.4 半導體電路的半導體三極管的

      集電極:紅色;

      基極: 黃色;

      發射極:藍色。

      半導體二極管和整流二極管的

      陽極:藍色;

      陰極:紅色。

      可控硅管的

      陽極:藍色;

      控制極:黃色;

      陰極:紅色。

      雙向可控硅管的

      控制極:黃色;

      主電極:白色。

      2.5整個裝置及設備的內部布線一般推薦:黑色;

      半導體電路:白色;

      有混淆時:容許選指定用色外的其它顏色(如:橙、紫、灰、綠藍、玫瑰紅等)。

      2.6 具體標色時,在一根導線上,如遇有兩種或兩種以上的可標色,視該電路的特定情況,依電路中需要表示的某種含義進行定色。

        標簽:廣東環市電纜? 環市電纜?
