環市電纜談電力電纜的基本結構有哪些？

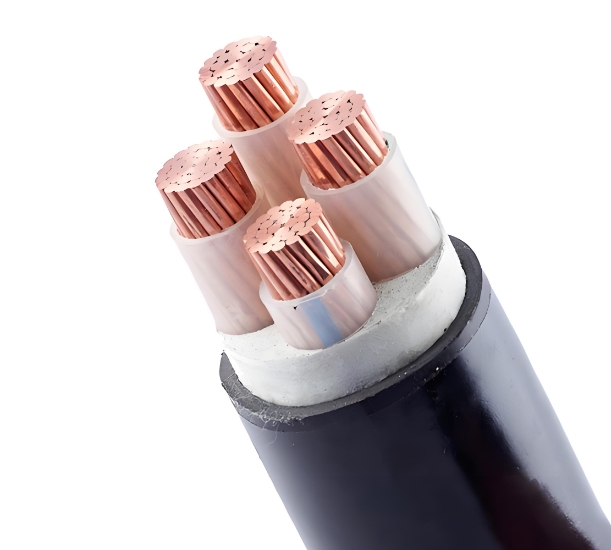

     線芯①其功能是傳輸電能，常用的材料是銅、鋁。②截面積(計量單位平方毫米)：為方便電纜截面的制造和使用采用標準系列規格，③線芯結構：采用多根細絲絞合成束，然后通過模具進行壓縮，使壓縮系數從0.73提高到0.73 0.9以上，有利于壓接連接。④電纜導體電阻:導體本身有電阻，通過電流時會發熱，其溫升值是限制電纜載流的關鍵因素。我們希望導體的電阻越小越好。

　　導體屏蔽層（又稱內屏蔽層、內半導電層）①導體屏蔽層是擠壓在電纜導體上的非金屬層，與導體等電位，體積電阻率為 100~1000Ω?m。與導體等電位。②一般情況下3kV 以下低壓電纜無導體屏蔽層， 6kV及以上的中高壓電纜有導體屏蔽層。③導體屏蔽層的主要功能是消除導體表面的凹凸不平，消除導體表面的效應，消除導體與絕緣之間的孔隙，使導體與絕緣緊密接觸，改善導體周圍的電場分布，交聯電纜導體屏蔽層的生長和熱屏蔽。

　　絕緣層(又稱主絕緣)①電纜主絕緣具有承受系統電壓的特定功能。在電纜使用壽命周期內，應長期承受額定電壓和系統故障時的過電壓、雷電沖擊電壓，確保在工作加熱狀態下不發生相對或相間短路。因此，主絕緣材料是電纜質量的關鍵。②交聯聚乙烯是一種很好的絕緣材料，現在被廣泛使用，其顏色為藍白色半透明。其特點是:絕緣電阻高；能承受較高的工頻和脈沖電場擊穿強度；介質損失角正切值低；化學性能穩定；耐熱性好，長期允許運行溫度 90℃；機械性能好，易于加工和工藝處理。

　　絕緣屏蔽層（又稱外屏蔽層、外半導電層）①絕緣屏蔽層是擠壓在電纜主絕緣上的非金屬層，其材料也是交聯材料，具有半導電性能，體積電阻率為 500~1000 Ω?m 。與接地保護等電位。②3kV及以下低壓電纜一般無絕緣屏蔽層， 6kV及以上的中高壓電纜有絕緣屏蔽層。③絕緣屏蔽層的作用：電纜主絕緣與接地金屬屏蔽之間的過渡，使其緊密接觸，消除絕緣與接地導體之間的孔隙，消除接地銅帶表面的效應，改善絕緣表面周圍的電場分布。④絕緣屏蔽按工藝分為可剝離型和不可剝離型，一般中壓電纜，35kV 以下采用可剝離型，良好的可剝離絕緣屏蔽附著力好，剝離后無半導電顆粒殘留。 110kV及以上采用不可剝離型。不可剝離屏蔽層與主絕緣結合較緊密，施工工藝要求較高。金屬屏蔽層①金屬屏蔽層包裹在絕緣屏蔽層外，金屬屏蔽層一般采用銅帶或銅線，是將電場限制在電纜內，保護人身安全的關鍵結構。也是保護電纜免受外界電氣干擾的接地屏蔽層。②當系統接地或短路故障時，金屬屏蔽層為短路接地電流通道，截面積根據系統短路容量和中性點接地方式計算確定，一般為10kV 系統計算屏蔽層截面積推薦不小于不小于不小于不小于 25平方毫米。③在110kV及以上電纜線路中，金屬屏蔽層由金屬護套組成，具有電場屏蔽功能、防水密封功能和機械保護功能。④波紋鋁護套一般用于金屬護套的材料和結構；波紋銅護套；波紋不銹鋼護套；鉛護套等。另一種復合護套是用鋁箔貼在PVCC上、 PE護套內的結構，廣泛應用于歐美產品中。

　　鎧裝層①內襯層外纏繞金屬鎧裝層，一般采用雙層鍍鋅鋼帶鎧裝。其功能是保護電纜內部，防止施工和運行過程中機械外力對電纜的損壞。它還具有接地保護的功能。②鋼絲鎧裝、不銹鋼鎧裝、非金屬鎧裝等多種結構，用于特殊電纜結構。

　　外護套①這是電纜外部的保護，一般采用聚氯乙烯（PVC）聚乙烯 (PE)，均為絕緣材料，采用擠壓成型。根據技術要求，一般采用阻燃聚氯乙烯。（ PVC）。適應冬季寒冷和夏季炎熱的要求，不開裂，不軟化。②外護套的主要功能是密封，防止水分侵入，防止鎧裝層腐蝕，防止電纜故障引起的火災擴大。③電纜的特性信息還打印在外護套上，如規格、型號、生產年份、廠家、連續計米長度等。
